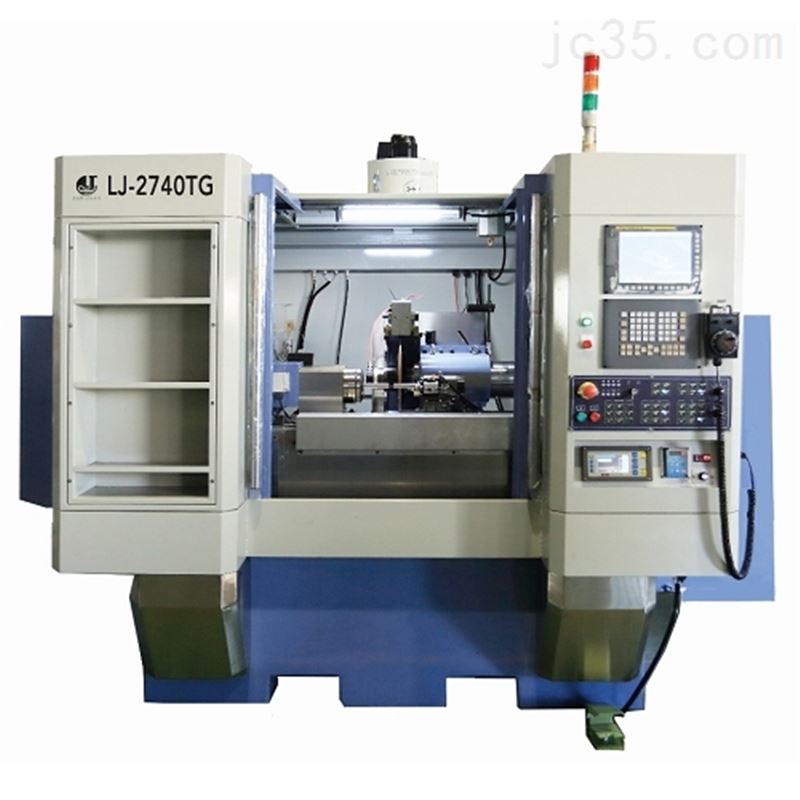

通展螺纹磨床的主要结构特征是怎样的

公司新闻
   通展螺纹磨床能够有效去除冷却液中的铁质,无滤材消耗。方便安装,可与其他形式过滤机如鼓式(滚筒式)纸带过滤机、平网式纸带过滤机、真空负压式纸带过滤机等组合使用。磁体根据客户要求可采用铁氧体、钕铁硼或铝镍钴。壳体材料根据具体情况采用优质碳钢或优质不锈钢。


  通展螺纹磨床的结构特征:
  a、本机床采用单线砂轮进行双面或单面磨削方法,在工作台下面的导程丝杆上装有液压间隙消除机构,因此可以作往返磨削而且调整方便。

  b、机床具有刚性很好的床身,上装机床的主要部件,在床身前面装着操纵台,机床的工作台沿着滚柱导轨作纵向移动(即滚动导轨)。砂轮架移动导轨采用液压卸荷,横进给的快速进退行程为50mm,用液压控制。

  c、在砂轮架上部装有液压自动砂轮修整器,可以修整梯形及三角形螺纹,在自动砂轮修整器前面换上S7332-67A部件,即可修圆弧或双圆弧形面,以加工滚珠丝杆。

  d、机床导程丝杆的螺母是固定在床身上的。

  e、机床采用履带式导轨防护钢带,有利于工作台移动平稳。

  f、磨削螺纹的螺距用可换齿轮来调整,可以用校正尺在很小范围内加大或减小已调整好的螺距,校正尺装在工作台的前面。

  g、机床随附整机动平衡仪,以便对砂轮主轴等进行平衡。

  通展螺纹磨床主要适用于工具制造厂及机器制造厂工具车间,丝杆螺母车间,用来完成一般内螺纹磨削工序。可磨削圆柱形、圆锥形,齿形为三角形及圆弧形的内螺纹。

  本机床可采用单行程或双行程磨削,并装有自动砂轮修整器。砂轮主轴采用精密的滚动轴承,主轴速度通过变频电机变频调速,速度可无级调节。

  机床全部用大罩壳封闭,并有吸雾装置。工件主轴采用滚动轴承支撑,工作速度通过变频调速,速度可以无级调节。
