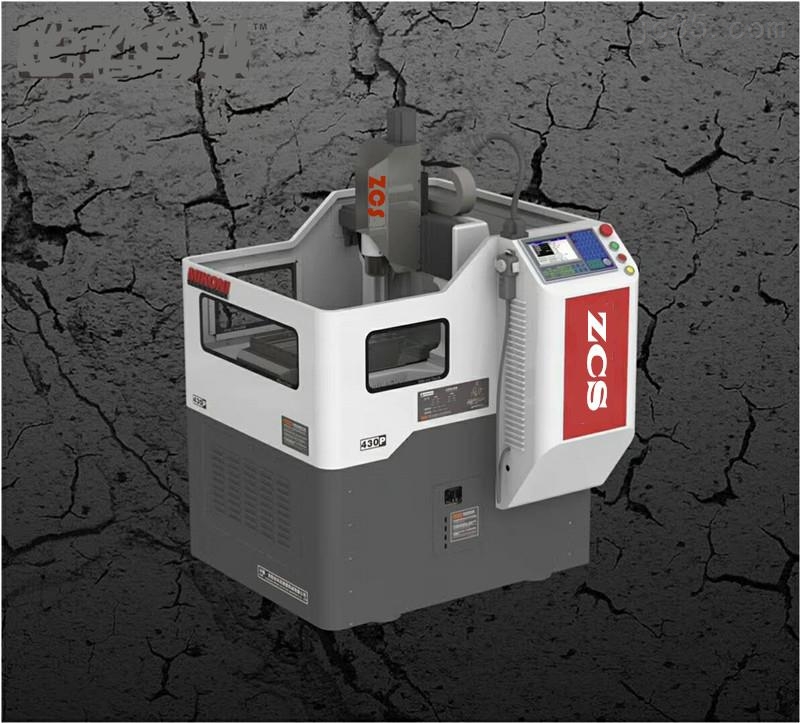

超精密气静压立式数控磨床

简要描述:ZCS-QLCK350超精密气静压立式数控磨床",砂轮轴采用空气轴承电主轴, X/Y/Z三轴采用台湾上银/银泰高精度直线导轨和滚珠丝杆,机身采用龙门是式结构,系统采用华中精密数控系统,以及英国雷尼绍精密探针(1um)组成高精度加工在线测量控制系统。使整机精度达到圆度0.2um、直线度2 um的加工精度

  • 厂商性质:其他
  • 更新时间:2019-08-29
  • 访  问  量:338

产品介绍

品牌其他品牌产地国产
类型普通,数控,高精度,万能,高速,其他,数显自动化程度自动
数控系统可选配界面语言中文,英文,日语,德语,韩语,其他语言
布局形式立式磨削类型湿式
加工材质硬金属,软金属,合金,钢结构,塑料,纤维,板材,橡胶,玻璃,陶瓷,石材,磁性材料,其他加工用途外圆柱面,内圆柱面,外锥面,内锥面,轴肩端面,非球面,平面,球面,刀具,模具,孔加工,螺纹面,齿轮,齿条,成型表面,专用,其他
销售区域全国,华东,华南,华北,华中,东北,西南,西北,港澳台,海外

超精密气静压立式数控磨床

ZCS-QLCK350超精密气静压立式数控磨床,砂轮轴采用空气轴承电主轴, X/Y/Z三轴采用台湾上银/银泰高精度直线导轨和滚珠丝杆,机身采用龙门是式结构,系统采用华中精密数控系统,以及英国雷尼绍精密探针(1um)组成高精度加工在线测量控制系统。使整机精度达到圆度0.2um、直线度2 um的加工精度。具体技术参数如下:

一、技术特点:

●本机床适用于坐标位置的直槽、圆柱内孔等金属零件的磨削加工。



空气轴承电主轴用洛阳传顺产品“纳米中空渗透材料”制作的高刚性、大承载、低耗气量、自润滑*磨损的高精密气静压(空气轴承)主轴。其轴向和径向承载力高,耗气量低,自润滑功能无气旋转不易抱轴,具有低碳绿色环保*磨损的特点。



电主轴具有气密封+迷宫式防水防尘结构,密封效果更佳。所有砂轮主轴配有动平衡环。



电主轴采用变频驱动器实现无级调速。

●X轴为高精密气浮导轨,X/Y/Z轴采用台湾上银/银泰高精度直线导轨以及高精密滚珠丝杠驱动,具有高刚性、高定位精准、低噪音、低摩擦特性,可做快速位移及获得循圆精度。

●数控系统采用华中808精密数控系统以及雷尼绍精密探针(1um)组成高精度加工在线测量控制系统。

●机床主结构机身采用立柱龙门式结构,铸件采用高品质的铸铁,组织稳定,结构坚实。

●工件装卡采用精密专用夹具定位。

●该车床在气路、水路进口处加有压力传感器,具有过流、过载、气压低于下限、以及冷却水断流等故障报警保护功能。并且具有和上位机通讯功能(RS-485)。

型号:ZCS-QLCK350

最大磨削长度:300mm

最大磨削宽度:200mm

最大磨削高度:100mm

XYZ轴行程尺寸:400*300*200mm

圆度:0.2um以内,直线:2um,表面粗糙度:Ra0.1um

定位精度: ±0.001;重复定位精度:0.001mm

砂轮电主轴旋转精度:0.1 um,砂轮电主轴转速:0~40000,功率:1.5KW

苏州市准青机械为传顺产品中国区域代理商,为广大用户提供销售及保固维修服务
