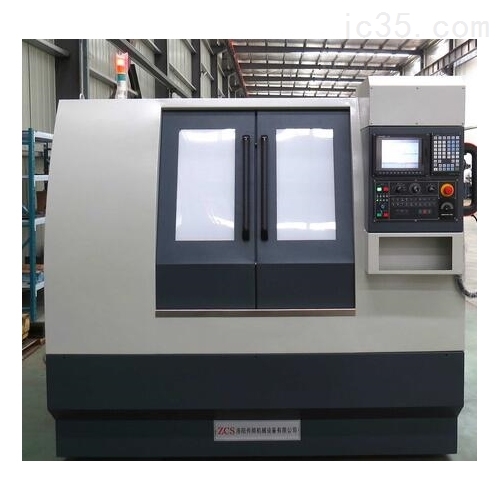

1420系列 豪华型ZCS-QMK1420

简要描述:

  • 厂商性质:其他
  • 更新时间:2020-08-12
  • 访  问  量:32

产品介绍

“ZCS-QMK1420系列" ,采用气静压工件电主轴、气静压内圆砂轮电主轴,气静压外圆砂轮电主轴, X/Z高精度气浮导轨,以及日本三菱精密数控系统,达到五轴气浮控制。使整机达到圆度0.2um,圆柱度1 um的加工精度。具体技术参数如下:

一、技术特点:

  本机床获得国家发明,名称:一种气静压金属零部件的内或外圆超精密磨床。证书号:ZL 2011 1 0213261.8。

  本机床适用于圆柱外圆、内孔、端面,多阶圆柱外圆、内孔、端面磨削加工。

  该磨床采用气静压工件电主轴、气静压内圆砂轮电主轴,气静压外圆砂轮电主轴, X/Z高精度气浮导轨,以及日本三菱精密数控系统,达到五轴气浮控制。使整机达到圆度0.2um,圆柱度1 um的加工精度。

  第四轴功能,即在外圆砂轮一侧增加安装内圆磨头的直线导轨和伺服电机一套,实现一次装卡完成内外圆加工的功能。

  工件采用高精度三爪工件卡盘(或专用气动卡盘),高精度气静压等多种安装方式。

  砂轮架进给和工作台移动均采用交流伺服电机通过高精密滚珠丝杠驱动。

  内圆砂轮采用直杆式砂轮杆安装方式。

  工件主轴、砂轮主轴采用台达系列变频控制器实现无级调速。

  该磨床在气路、水路进口处加有压力传感器,具有过流、过载、气压低于下限、以及冷却水断流等故障报警保护功能。并且具有和上位机通讯功能(RS-485)。

二、整机主要技术参数表
